Ecualizador Gráfico Profesional: Qué Es, Cómo Configurarlo y Cuál Elegir

Un ecualizador gráfico es un procesador de audio que divide el espectro de frecuencias en bandas fijas y te deja subir o bajar cada una con un deslizante, de modo que la posición de los deslizantes dibuja la curva de frecuencia resultante (Rane Commercial, Dennis Bohn, 1990/1997). En un sistema de refuerzo sonoro —un bar, una iglesia, una discoteca o un evento de rental— sirve para dos cosas muy distintas: darle forma al tono general del sonido y controlar el acople (feedback) que aparece cuando el sonido de las cabinas vuelve a entrar por los micrófonos. Esta guía cubre ambos usos, la diferencia entre los modelos de 15 y 31 bandas, cómo conectarlo, cómo ecualizar un espacio paso a paso y cuándo te conviene más un procesador digital automático.

¿Para qué sirve realmente un ecualizador gráfico?

Un ecualizador gráfico cumple dos funciones dentro de un sistema de PA: ecualización de sala y control de acople. La ecualización de sala compensa cómo un espacio —sus paredes, el techo, la cantidad de gente presente— absorbe o refuerza ciertas frecuencias, para que la mezcla suene parecida en distintos puntos del recinto. El control de acople reduce con precisión la frecuencia exacta en la que el sistema empieza a «pitar» antes de que ese pitido se vuelva audible para el público.

Ningún ecualizador corrige un sistema mal diseñado: cumple con lo que promete siempre que el resto de la cadena —bafles, amplificador, micrófonos— esté bien instalado y dentro de sus límites. Si las cabinas están mal ubicadas o el amplificador está subdimensionado, ecualizar solo esconde el síntoma unos decibeles; no resuelve el problema de origen. Si el punto de partida es justamente qué bafles usar en cada zona del recinto, conviene revisar antes nuestra guía de bafles de sonido profesional.

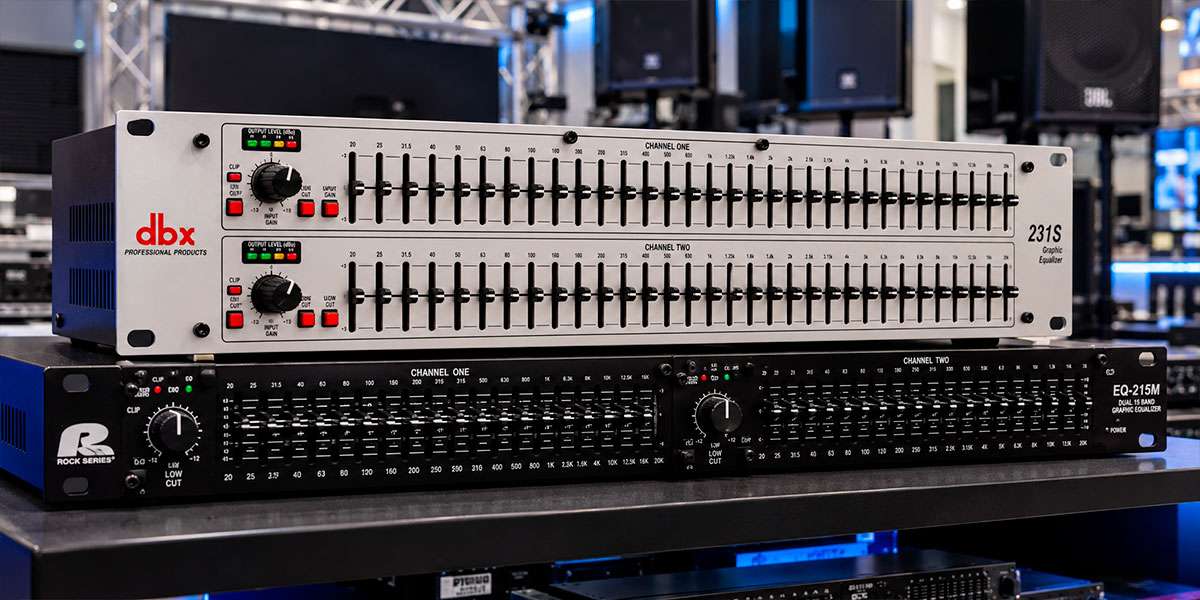

¿Cuál es la diferencia entre un ecualizador de 15 bandas y uno de 31 bandas?

La diferencia principal entre un ecualizador de 15 bandas y uno de 31 bandas está en la resolución: cuántas frecuencias puedes tocar por separado y qué tan angosto es cada corte. Un modelo de 31 bandas trabaja con filtros de 1/3 de octava sobre frecuencias centro normadas por ISO, mientras que uno de 15 bandas usa un espaciado de 2/3 de octava, con menos flexibilidad de control (Rane Commercial, 1982/2005).

En Audioluces, la asesoría técnica evalúa estos factores junto al cliente antes de recomendar un modelo u otro: un espacio con acústica difícil y presencia casi constante de micrófonos abiertos —como una iglesia con predicador y coro— suele beneficiarse más del corte fino de 31 bandas que un bar donde el ecualizador solo ajusta el tono general de la música grabada.

¿Cómo se conecta un ecualizador gráfico en la cadena de señal?

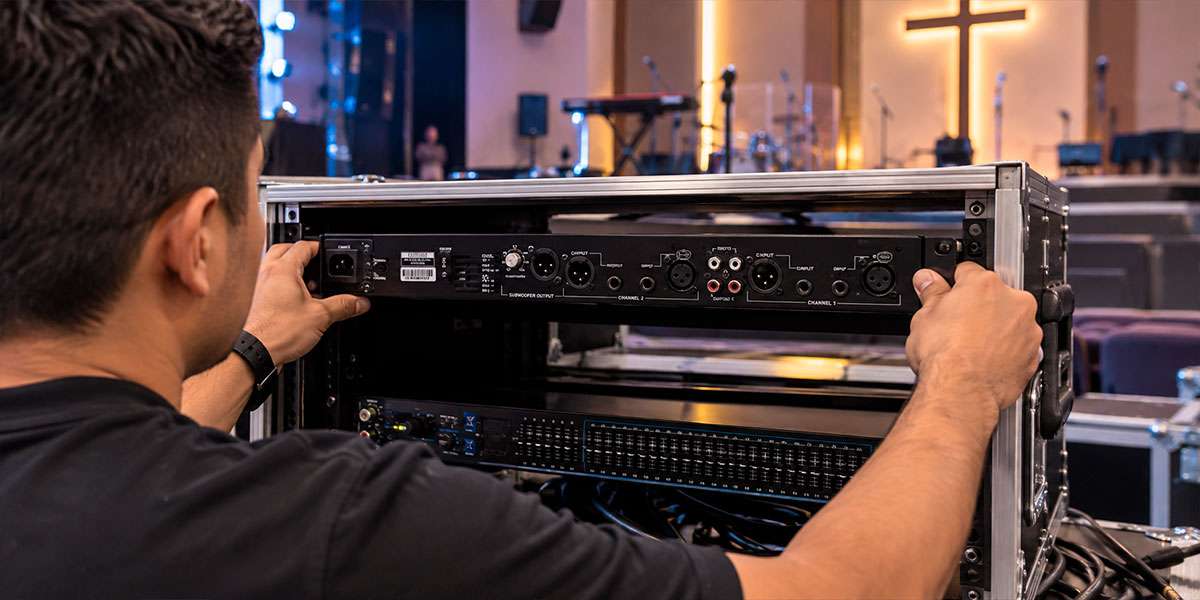

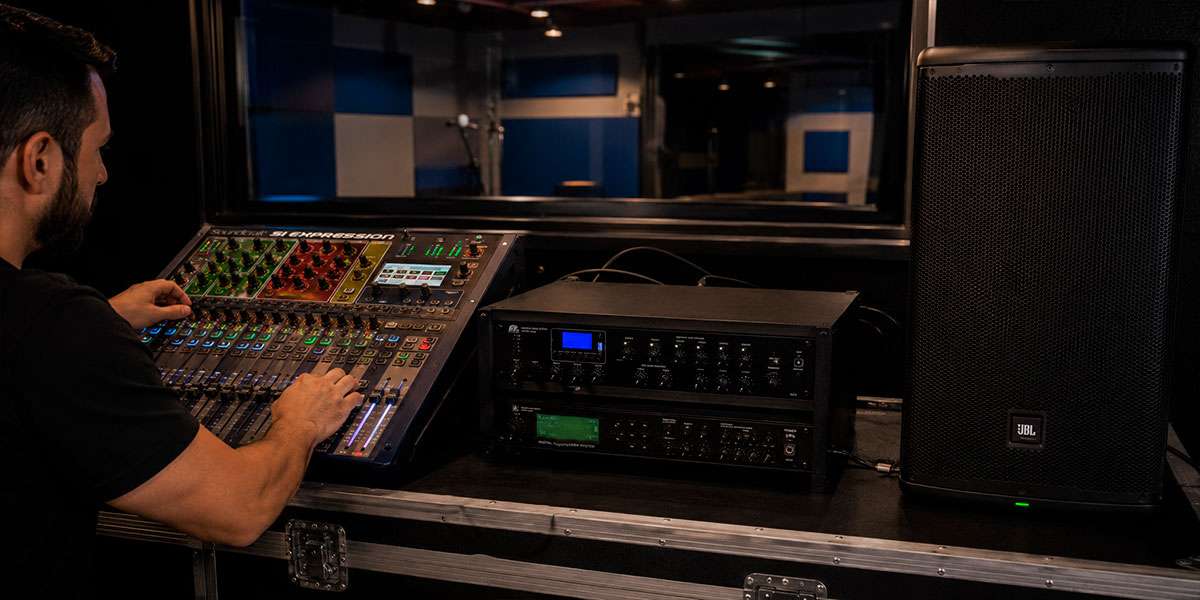

El ecualizador gráfico se conecta entre la consola de mezcla y el amplificador de potencia, casi siempre en el bus principal o en el envío a las cabinas, nunca directamente sobre un canal individual de micrófono.

• Salida de la consola (main o aux) hacia la entrada del ecualizador, con cable balanceado XLR o TRS.
• Salida del ecualizador hacia la entrada del amplificador o del sistema activo, respetando el mismo orden de encendido que ya cubrimos en nuestra guía para conectar un amplificador a cabinas activas y pasivas: señal primero, potencia después, encendido al final.
• Ganancia neutra al inicio: todos los deslizantes en 0 dB antes de empezar a ajustar, para partir de una referencia limpia.
• Un ecualizador por zona o bus, no uno solo repartido entre monitores y salida principal: cada zona tiene su propia curva de acople.

Si tu sistema separa graves y agudos en cabinas distintas, ecualizar sin haber configurado antes el crossover puede hacerte perseguir un acople que en realidad viene de un cruce mal ajustado entre vías: conviene repasarlo primero en nuestra guía de crossover de audio, qué es y cómo configurarlo.

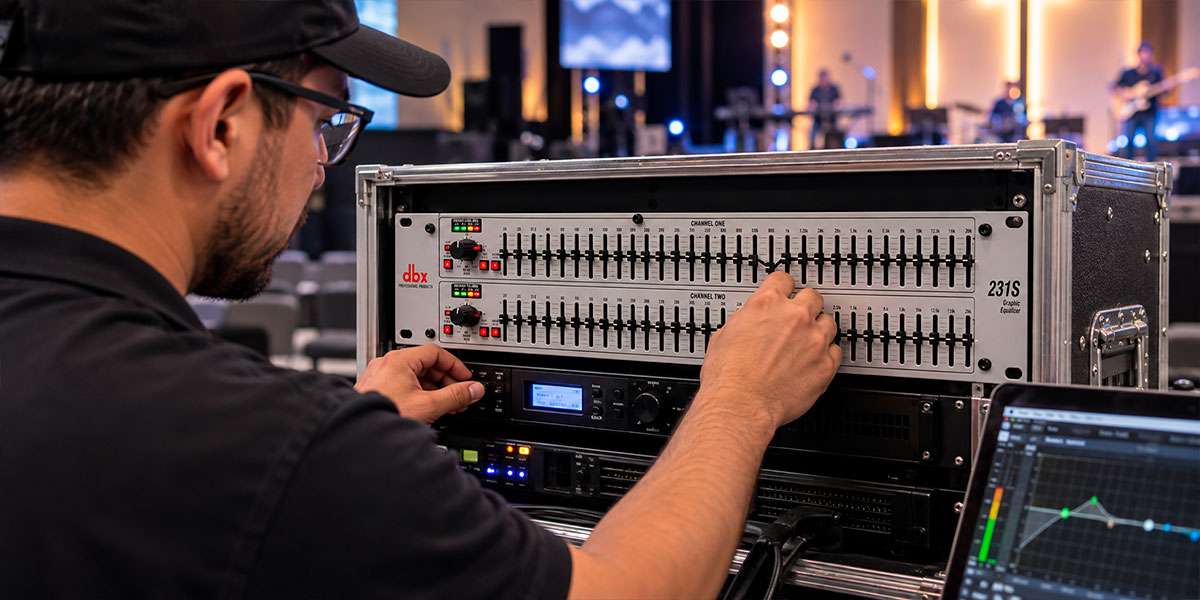

¿Cómo se ecualiza un sistema de sonido paso a paso?

Ecualizar un sistema —lo que en el oficio se conoce como hacer el ring out— sigue un orden fijo que busca encontrar el límite de acople del sistema y retirarlo con cortes angostos, no con una curva genérica copiada de otro evento.

• Sube la ganancia del sistema poco a poco, con un micrófono abierto en la posición donde normalmente se predica o canta, hasta que aparezca el primer indicio de acople: un zumbido o pitido sostenido, no un golpe seco.
• Identifica la frecuencia exacta del acople. C.P. Boner demostró que el feedback aparece siempre en una frecuencia precisa y puntual, lo que permite aislarla con un filtro angosto en vez de bajar todo el rango (Rane Commercial, Dennis Bohn, 1990/1997).
• Baja solo esa banda en el ecualizador, lo mínimo necesario para que el pitido desaparezca, y vuelve a subir la ganancia hasta el siguiente punto de acople.
• Repite el proceso con dos o tres frecuencias más, hasta lograr el margen de ganancia que el evento necesita antes de que el sistema vuelva a acoplarse.
• Deja un margen de seguridad: no trabajes al límite exacto de acople el día del evento, porque el público, la humedad y el movimiento en la sala cambian la respuesta acústica respecto al ensayo.

Un micrófono de medición ayuda a leer la sala con más precisión que el oído solo, sobre todo en espacios con acústica difícil, pero no es indispensable para un ring out básico: un técnico con experiencia puede hacerlo de oído en la mayoría de bares y salones medianos.

¿Cuándo conviene un ecualizador gráfico y cuándo un procesador digital como el DriveRack?

Un ecualizador gráfico te da control manual, banda por banda, mientras que un procesador digital como el DriveRack PA2 automatiza buena parte de ese trabajo con algoritmos de fábrica. El DriveRack PA2 de dbx incorpora AutoEQ, que ajusta niveles y ecualización de sala en segundos, y AFS (Advanced Feedback Suppression), que anticipa el acople y corrige la salida de altavoz antes de que sea audible, sin alterar el resto del sonido (dbx Professional Audio, 2026).

La elección no es excluyente: en Audioluces hemos visto ambos esquemas funcionar de forma confiable, e incluso combinados —un DriveRack PA2 protegiendo el sistema en automático y un ecualizador gráfico para ajustes finos de género musical— cuando se seleccionan según el uso real y no solo según el precio de etiqueta.

¿Qué ecualizador te conviene según tu proyecto?

El ecualizador que te conviene depende de cuántas bandas necesitas tocar y de con qué frecuencia cambias de espacio:

• DJs y bares con música grabada: el EQ-215W de 15 bandas corrige el tono general del sistema sin exigir una curva de aprendizaje larga.
• Iglesias con predicador y coro en vivo: el corte fino de 31 bandas rinde más cuando hay un micrófono de voz abierto casi toda la ceremonia; revisa también nuestra guía de sonido para iglesias si la prioridad es la inteligibilidad de la voz sobre la música.
• Discotecas y rental con salas distintas cada semana: el DBX-1231 de 31 bandas da el margen de corte que exige una acústica que cambia de evento en evento; si el equipo rota de técnico, conviene sumar un procesador digital.
• DBX 2231: es el modelo de 31 bandas más buscado del catálogo. Su disponibilidad rota, así que confirma el stock actual en su ficha de producto —si aparece agotado, deja tu correo y te avisamos cuando vuelva—; y si lo necesitas de inmediato, el DBX-1231 cubre la misma resolución de 31 bandas.

Preguntas frecuentes

¿Se puede usar un ecualizador gráfico y un procesador digital al mismo tiempo?

Sí. Es una combinación habitual: el procesador digital, como el DriveRack PA2, protege el sistema y corrige el acople en automático, mientras el ecualizador gráfico queda disponible para ajustes finos de tono según el género musical o la voz del evento. No son equipos que se reemplacen entre sí en todos los casos.

¿Un ecualizador gráfico sirve para estudio de grabación o solo para sonido en vivo?

Se usa sobre todo en sonido en vivo y refuerzo sonoro (PA), porque su fuerte es corregir la respuesta de una sala y controlar el acople en tiempo real. En estudio de grabación es más común trabajar con ecualizadores paramétricos por canal, que dan más control fino sobre cada instrumento de la mezcla.

¿Qué diferencia hay entre un ecualizador gráfico y uno paramétrico?

El gráfico tiene bandas fijas en frecuencia y ancho, y se ajusta con deslizantes; el paramétrico permite elegir libremente la frecuencia central, el ancho de banda (Q) y la ganancia de cada filtro. El gráfico es más rápido de leer visualmente en vivo; el paramétrico da más precisión pero exige más criterio técnico.

¿Cada cuánto hay que reecualizar un sistema de sonido?

Cada vez que cambia el espacio, la disposición de las cabinas o la cantidad de público esperado, porque todo eso altera la respuesta acústica de la sala. Un sistema instalado de forma fija en el mismo lugar necesita revisión con menos frecuencia que un sistema de rental que se monta en un sitio distinto cada semana.

¿Cuánto cuesta un ecualizador gráfico profesional?

Varía según el número de bandas y la marca; entre un modelo de 15 bandas y uno de 31 bandas la diferencia de precio suele ser moderada, no de varios múltiplos. Estos rangos son referenciales y conviene confirmarlos directamente en el catálogo, ya que modelos muy buscados como el DBX 2231 suelen agotarse y su disponibilidad cambia.

Elegir entre un ecualizador de 15 bandas, uno de 31 bandas o un procesador digital como el DriveRack PA2 no depende solo del presupuesto disponible, sino del uso real que le darás al sistema: cuántas veces cambias de espacio, si hay micrófono abierto casi todo el evento y quién opera el equipo semana a semana. En Audioluces, la asesoría técnica evalúa estos factores junto al cliente antes de recomendar un modelo — escríbenos por WhatsApp (+57 315 2171385) y cuéntanos qué necesitas ecualizar.
